（1）圖框格式和圖幅尺寸（見表1-1）
表 1-1 圖框格式和圖幅尺寸（GB/T 14689-2008） mm
需要裝訂的圖樣 | 不需要裝訂的圖樣 | |||||||||||||
|
| |||||||||||||
|
| |||||||||||||
基本幅面 | 加長幅面 | |||||||||||||
幅面代號 | A0 | A1 | A2 | A3 | A4 | 第二選擇 | 第三選擇 | |||||||
寬度×長度（B×L） | 841×1189 | 594×841 | 420×594 | 297×420 | 210×297 | 幅面代號 | 尺寸B×L | 幅面代號 | 尺寸B×L | 幅面代號 | 尺寸B×L | |||
留裝 訂邊 | 裝訂邊寬ɑ | 25 | A3×3 A3×4 A4×3 A4×4 A4×5 | 420×891 420×1189 297×630 297×841 297×1051 | A0×2 A0×3 A1×3 A1×4 A2×3 A2×4 A2×5 | 1189×1682 1189×2523 841×1783 841×2378 594×1261 594×1682 594×2102 | A3×5 A3×6 A3×7 A4×6 A4×7 A4×8 A4×9 | 420×1486 420×1783 420×2080 297×1261 297×1471 297×1682 297×1892 | ||||||
其他周邊寬c | 10 | 5 | ||||||||||||
不留裝訂邊 |
周邊寬e |
20 |
10 | |||||||||||
注：1.加長幅面是由基本幅面的短邊成整數倍增加后得出。
2.加長幅面的圖框尺寸，按所選用的基本幅面大一號的圖框尺寸確定。例如，A2×3的圖框尺寸，按A1的圖框尺寸確定，即e為20（或c為10）。
（2）標題欄及修改欄（見圖1-1~圖1-3）
模具名稱 | 產品名稱 | 塑料 | 圖號 | ||||||
模具型號 | 產品編號 | 收縮率 | 版本 | ||||||
模架規格 | 客戶簽名 | 繪圖比例 | 單位 | ||||||
設計 | 審核 | 批準 | 標準化 | 工藝 | 共 頁 第 頁 | 視圖 |  | ||
（簽名） | （簽名） | （簽名） | （簽名） | （簽名） |
（公司微標及名稱） | 中國xx省xx市xx區xx鎮 | |||
（日期） | （日期） | （日期） | （日期） | （日期） | Fax： Tel： | ||||
圖 1-1 模具裝配圖標題欄
零件名稱 | 材料 | 熱處理 | 備料尺寸 | |||||||||
零件型號 | 數量 | 重量 | 型號 | |||||||||
設計 | 審核 | 批準 | 標準化 | 工藝 | 模具名稱 | 版本 | ||||||
（簽名） | （簽名） | （簽名） | （簽名） | （簽名） | 模具型號 | 圖號 | ||||||
（日期） | （日期） | （日期） | （日期） | （日期） | 圖紙比例 | 共 頁 第 頁 | 視圖 |  | ||||
未注公差 |
（公司微標及名稱） | 中國xx省xx市xx區xx鎮 | ||||||||||
Fax: Tel: | ||||||||||||
圖 1-2 模具零件圖標標題（更改）
序號 | 修改內容 | 修改人 | 審核 | 批準 | 日期 |
（a）A4圖紙用修改欄
序號 | 修改內容 | 修改人 | 審核 | 批準 | 日期 |
（b）A3~A0圖紙用修改欄
（3）標題欄說明
① 所有圖紙都必須有標題欄。標題欄要求填寫齊全，簽名要用手寫，不得在電腦中輸入。簽名必須全名，不可以用紅筆或鉛筆簽名，字跡要求工整、規范。
② 標題欄及修改欄大小因按自動生成的尺寸1：1繪出，不得隨意縮放。當非1：1繪圖時，須將標題欄按打印比例縮放，保證標題欄大小永遠不變，即1：1與2：1、1：2打印出的圖紙，其標題大小相同。
③ 標題欄的所有數據要清楚、正確，如不清楚或欠缺資料應填上“？“問號，特別是收縮率。
④ 如果圖紙由多人完成，則所有數據要統一，包括字高、字體、顏色等。
⑤ 圖紙比例的表示方法為A：B。A為圖紙上繪圖的尺寸，B為模具零件的真實尺寸。如果A<B，則是縮小的比例；如果A>B，則是放大的比例；如果比例不變，則必利表示為1：1。模具設計時盡量采用1：1，而圖紙打印時裝配圖盡可能按1：1打印，零件圖應根據實際需要縮放打印，原則是能清晰表達出零件形狀。如果繪圖時必須放大或縮小，則比例的選取應符合國家標準GB/T 14690-1993，見表1-2。
表 1-2 繪圖比例（GB/T 14690-1993）
與原值比例 | 1：1 | 說明 |
縮小的比例 | 1：1 1：5 1：10 1：2×10? 1：5×10? 1：1×10? （1：1.5） （1：2.5） （1：3） （1：4） （1：6） （1：1.5×10?） | ① 比例：圖中圖形與其實物相應要素的線性尺寸之比； ② 原值比例：比值為1的比例，即1：1； ③ 放大比例：比值大于1的比例，如2：1等； ④ 縮小比例：比值小于1的比例，如1：2等； ⑤ 當某個視圖或剖視圖需要采用不同比例時，必須另行標注。 |
放大的比例 | 5：1 2：1 5×10?：1 2×10?：1 1×10?：1 （4：1） （2.5：1） （4×10?：1） （2.5×10?：1） |  |
注：1.n為正整數。
2.帶括號的為必要時允許采用的比例。
（4）明細表說明
明細表（見圖1-4）只有裝配圖才有，明細表中要詳細注明零件編號、零件名稱、尺寸大小或規格型號、材料等內容。明細表有時要單獨列出，用A4紙另外打印。
09 | 斜導柱 | STD | ?16×100 | 2 | DME/EQUIV |
08 | 滑塊固定座 | 0-1 ST?L | 200×100×120 | 1 | 54~56HRC |
07 | 小型芯 | STD | ?4×38 | 1 | DME/EQUIV |
06 | 備用鑲件 | S-7 ST?L | 200×100×120 | 1 | |
05 | 動模型芯 | 420 ST?L | 300×200×120 | 1 | 48~52HRC |
04 | 定模型芯 | 420 ST?L | 300×200×120 | 1 | 48~52HRC |
03 | 動模鑲件 | P20 ST?L | 300×200×120 | 1 | |
02 | 定模鑲件 | P20 ST?L | 300×200×120 | 1 | |
01 | 模架 | STD | CH6060-A100-B100-C100 | 1 SET | LKM |
序號 | 名稱 | 材料 | 規格型號 | 備注 |
圖 1-4 明細表（部分）
明細表填寫的一般要求如下：
① 明細表要列出裝配圖上所有零件，包括模板、螺釘?shù)取?/span>
② 明細表“名稱”欄填上零件名稱，零件名稱要按標準稱謂書寫。零件標準名稱要按國家標準或行業標準，除非客戶特殊指定，否則一律用中文名。
③ “規格型號“欄包括零件的重要尺寸，該尺寸通常是該零件的整數尺寸，有小數點的尺寸要進位取整數。
④ “材料“欄填寫零件材料，一般外購標準件寫”外購“，特殊外購標準件要寫明訂購公司，自制標準件寫”自制“。注意所有零件如需在本公司進行加工后才能裝配，必須在材料后寫上”加工“字樣，如H13加工。
⑤ “數量“欄填該零件的數量，對于易損零件 、難加工零件，注意多做（采購）一些，寫法如下：”4+6“。前面一個”4“表示裝配圖中該零件的實際數量，后一個”6“表示備用數量，備用數量根據實際情況確定。
⑥ 備注“欄應填寫材料熱處理要求，另外模架和內模已訂的零件要在備注欄寫上“已定”，有零件圖的零件寫上零件圖的圖號。
⑦ 明細表由設計人員用電腦制作（AutoCAD中自動生成）打印，再由主管審核后簽名確認。
（5）修改欄說明
圖紙發出后，如需要更改，必須將圖紙更新后再重新發放，同時務必將修改前的圖紙收回，并加蓋“作廢”專用圖章。公司應制定《設計部技術文件管理規定》，使設計文件做到可控。
（6）投影方法
投影方法有第一視角投影法和第三視角投影法兩種，見表 1-3。不同國家采用的制圖投影方法不盡相同，GB和ISO標準一般用第一視角投影法。
表 1-3 第一視角投影法和第三視角投影法（GB/T 14692-2008）
投影法 | 說明 | 畫法 |
第一視角投影法
|

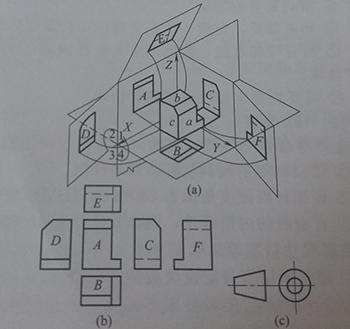

將物體置于投影體系中的第一視角內，即將物體處于觀察者與投影面之間進行投影，然后按規定展開投影面，六個基本投影面的展開方法見圖。各視圖的配置見圖,第一視角畫法的識別符號見圖 |  |

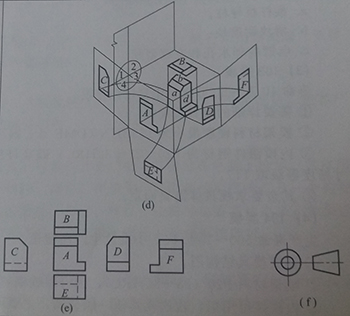

第三視角投影法 | 將物體置于投影體系中的第三視角內，即將投影面處于觀察者與物體之間進行投影，然后按規定展開投影面，六個基本投影面的展開方法見圖，各視圖的配置見圖,第三視角畫法的識別符號見圖 |  |
注：繪制機械圖時，應以正投影法為主，以軸測投影法及透視投影法為輔。
使用第一視角投影法的國家有：中國、德國、法國和俄羅斯等。使用第三視角投影法的國家和地區有：美國、英國、日本以及我國的臺灣和香港等地區。因此采用何種投影方法繪圖有時應視不同客戶來確定。
